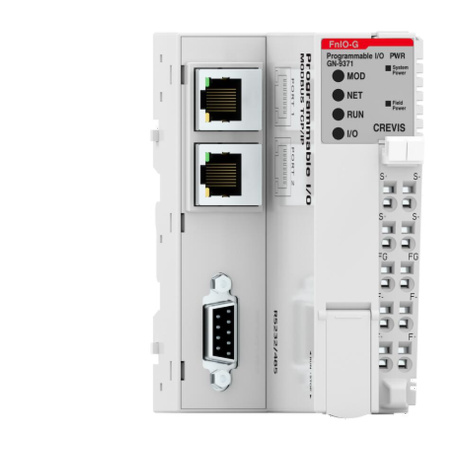

Программируемые логические контроллеры с коммуникационными интерфейсами давно перестали быть просто вычислительными модулями для обработки дискретных сигналов. Сегодня это полноценные узлы промышленной сети, способные обмениваться данными с верхним уровнем АСУ ТП, интегрироваться в MES-системы и поддерживать распределённую архитектуру ввода-вывода. Инженер, выбирающий контроллер для конкретного объекта, всё чаще смотрит не только на количество каналов и быстродействие ядра, но и на набор встроенных портов, поддержку открытых протоколов и возможность удалённого конфигурирования — именно поэтому https://www.crevis.ru/catalog/remote_io/plc/rs-485/ становится отправной точкой для анализа при построении гетерогенных систем автоматизации. Такой подход позволяет ещё на этапе проектирования избежать проблем совместимости и заложить резерв для масштабирования.
Роль коммуникационных интерфейсов в современных ПЛК
Коммуникационный интерфейс в ПЛК выполняет функцию шлюза между полевым уровнем и системами управления. Через него контроллер получает данные от датчиков, передаёт управляющие воздействия на исполнительные механизмы, синхронизируется с другими узлами и отдаёт телеметрию на SCADA. В зависимости от задач интерфейсы делятся на последовательные, промышленные полевые шины и высокоскоростные Ethernet-решения. Каждый тип имеет свою нишу: где-то достаточно Modbus RTU поверх RS-485, а где-то требуется детерминированный обмен с циклом менее миллисекунды.
Ключевая особенность современного этапа — мультипротокольность. Один и тот же контроллер может одновременно обслуживать несколько сегментов сети, выступая в роли master для одних устройств и slave для других. Это особенно важно при модернизации legacy-оборудования, когда новый ПЛК должен «подружиться» со старыми частотниками, весовыми терминалами и панелями оператора.
Последовательные порты: RS-232, RS-485 и их место в иерархии
Несмотря на экспансию Ethernet, последовательные интерфейсы остаются востребованными благодаря помехоустойчивости, простоте монтажа и низкой стоимости кабельной продукции. RS-485 поддерживает многоточечную топологию, допускает длину линии до 1200 метров и позволяет объединять до 32 устройств на один сегмент без повторителей. RS-232 чаще используется для локального конфигурирования, подключения модемов или диагностических пультов.
В контексте удалённого ввода-вывода последовательный порт нередко становится единственным доступным каналом связи с датчиками, расположенными в взрывоопасных зонах или на подвижных механизмах. Гальваническая развязка, защита от перенапряжения и правильное экранирование здесь важны не меньше, чем скорость обмена.
Ethernet и промышленные протоколы реального времени
Стандарт IEEE 802.3 в промышленном исполнении трансформировался в семейство протоколов, ориентированных на детерминизм и синхронность. PROFINET, EtherNet/IP, EtherCAT, Modbus TCP, POWERLINK — каждый из них предлагает свой механизм обработки циклов, приоритизации трафика и диагностики. Некоторые решения требуют специализированных ASIC-контроллеров, другие реализуются программно на обычном MAC-уровне.
Для инженера важно понимать разницу между soft-real-time и hard-real-time. Если приложение допускает джиттер в несколько миллисекунд, подойдёт стек на базе стандартного Ethernet. Если же речь идёт о синхронизации осей движения или высокоточном дозировании, потребуется аппаратная поддержка и топология с минимальным количеством коммутаторов.
Аппаратная реализация и схемотехнические нюансы
Аппаратная часть интерфейсного узла ПЛК включает приёмопередатчики, цепи согласования, элементы защиты и развязки. Для RS-485 критичны терминальные резисторы, правильное смещение и отсутствие «звёзд» в топологии. Для Ethernet — согласование импеданса витой пары, наличие трансформаторной развязки и поддержка Auto-MDIX. Ошибки на этом уровне приводят к коллизиям, потерям пакетов и нестабильной работе всей сети.
Отдельного внимания заслуживает питание интерфейсных модулей. Просадки напряжения, импульсные помехи от частотных преобразователей и коммутационных аппаратов способны вывести из строя даже защищённые трансиверы. Поэтому производители всё чаще применяют изолированные DC-DC-преобразователи и TVS-диоды с низким напряжением ограничения.
- Гальваническая развязка каналов связи — защита от уравнительных токов и блуждающих наводок.
- Согласующие резисторы 120 Ом на концах шины RS-485 — подавление отражений сигнала.
- Экранирование и заземление экрана с одной стороны — снижение влияния электромагнитных помех.
- Раздельные линии питания для аналоговых и цифровых узлов — уменьшение перекрёстных искажений.
- Использование повторителей и изоляторов при превышении длины сегмента или числа устройств.
Программная конфигурация и интеграция
Настройка коммуникаций в среде разработки обычно включает выбор протокола, задание скорости, адресации, таймаутов и карты регистров. Для сложных систем применяются конфигураторы сетей, позволяющие описывать топологию, назначать теги и генерировать диагностические экраны. Многие среды поддерживают импорт EDS- и GSDML-файлов, что упрощает подключение стороннего оборудования.
При программировании обмена важно учитывать асинхронность процессов: контроллер может опрашивать датчики по одному протоколу, одновременно отдавать данные по другому и обрабатывать локальную логику. Неправильная организация буферов и отсутствие контроля времени отклика приводят к «зависанию» программы или ложным срабатываниям защит.
Диагностика и мониторинг обмена данными
Встроенные средства диагностики позволяют отслеживать количество ошибок CRC, таймаутов, потерь пакетов и состояния линий. Продвинутые контроллеры ведут журналы событий, сохраняют снимки трафика и поддерживают удалённый доступ через веб-интерфейс. Это сокращает время поиска неисправностей и позволяет прогнозировать деградацию канала связи.
- Проверка физического уровня: целостность кабеля, наличие терминаторов, уровень сигнала.
- Анализ статистики порта: счётчики ошибок, загрузка канала, количество повторных передач.
- Верификация карты регистров и соответствия адресов реальным устройствам.
- Тестирование обмена под нагрузкой и в условиях максимальной длины линии.
- Документирование результатов и внесение изменений в эксплуатационную документацию.
Сценарии применения и типовые архитектуры
ПЛК с развитыми интерфейсами востребованы в распределённых системах сбора данных, где удалённые модули ввода-вывода находятся на значительном удалении от центрального шкафа. Примером может служить конвейерная линия с несколькими зонами контроля, насосная станция с датчиками давления и расхода, или система управления микроклиматом в производственном помещении.
В таких архитектурах центральный контроллер выступает как мастер шины, а удалённые узлы — как слейвы. Обмен строится по принципу «запрос-ответ» или с использованием циклических посылок. При этом важно обеспечить единое время реакции и синхронизацию часов для корректного протоколирования событий.
Резервирование и отказоустойчивость
Критичные производства требуют дублирования каналов связи. Это может быть кольцевая топология с быстрым переключением при обрыве, резервный мастер или горячее резервирование контроллеров. Современные протоколы поддерживают механизмы быстрого восстановления сети за время менее 50 мс, что сопоставимо с временем цикла управления.
Отказоустойчивость закладывается на этапе проектирования: выбираются устройства с поддержкой резервирования, проектируются раздельные трассы прокладки кабелей, настраиваются watchdog-таймеры и алгоритмы переключения. Игнорирование этих требований приводит к простоям, стоимость которых многократно превышает затраты на резервирование.
Перспективы и векторы развития
Дальнейшее развитие ПЛК с интерфейсами связано с конвергенцией IT и OT, внедрением TSN (Time-Sensitive Networking), ростом популярности OPC UA как единого стандарта обмена и усилением требований к кибербезопасности. Уже сегодня контроллеры поддерживают шифрование трафика, аутентификацию устройств и сегментацию сети.
Ещё один тренд — edge-вычисления. ПЛК всё чаще выполняют функции предварительной обработки данных, фильтрации и агрегации перед отправкой в облако. Это снижает нагрузку на каналы связи и позволяет принимать решения в реальном времени без обращения к удалённым серверам.
Таким образом, выбор ПЛК с подходящим интерфейсом — это стратегическое решение, влияющее на масштабируемость, ремонтопригодность и стоимость владения всей системы автоматизации. Грамотный инженер оценивает не только текущие задачи, но и потенциал развития объекта на годы вперёд.
